超高性能混凝土（UHPC）凭借其高强度、高耐久性和优异的造型能力，在高端建筑幕墙、桥梁结构及异形构件领域得到广泛应用。然而，其独特的材料特性与复杂的施工工艺，使得UHPC构件施工面临诸多挑战。本文将从工艺难度、常见问题及解决办法三方面进行详细阐述。

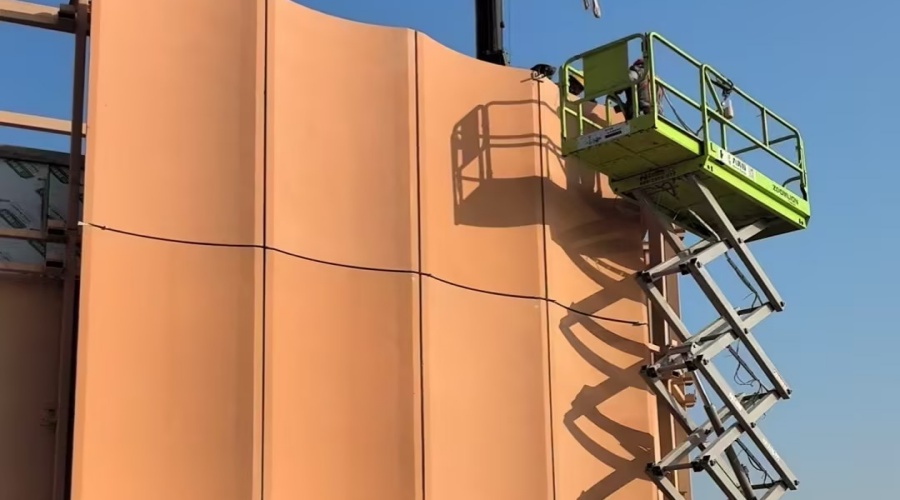

一、UHPC构件施工的工艺难度

1. 材料特性带来的施工挑战

UHPC通常采用极低的水胶比（0.16-0.25），并掺入大量活性矿物掺合料和减水剂，导致其流动性较低，对搅拌、运输和浇筑提出了更高要求。例如，在高温、大风环境下，UHPC的拌合水易快速蒸发，影响施工性能。广州某项目在30℃环境温度下，现场UHPC出机扩展度不足600mm，远低于实验室要求的700mm标准。此外，UHPC中掺入的钢纤维与砂浆的密度差异，易导致浇筑过程中纤维沉底，影响构件力学性能的均匀性。

2. 施工工艺的复杂性

• 搅拌与运输：UHPC的搅拌需要高精度的设备和严格的工艺控制，以确保材料的均匀性和流动性。运输过程中也需防止材料离析和水分蒸发，特别是在高温、大风等环境下。

• 浇筑与振捣：由于UHPC的高粘度和低流动性，浇筑过程中需特别注意防止气泡的产生和积累。通常需采用真空辅助振捣或超声波辅助排气技术，以确保混凝土的密实度和质量。例如，上海某艺术中心项目采用分层振捣与超声波辅助排气技术，将构件内部孔隙率控制在1%以内。

• 模具精度要求高：UHPC外墙造型对模具精度要求极高，曲面造型模具需通过数控机床加工，确保光洁度与曲面平滑度。

3. 环境适配难题

UHPC对养护温度、湿度敏感，低温环境（5℃以下）需采用蒸汽养护或电热毯覆盖，高温环境（40℃以上）则需搭建遮阳棚并实施水雾降温。施工过程中还需注意避免高温、大风等不利天气对材料性能的影响。

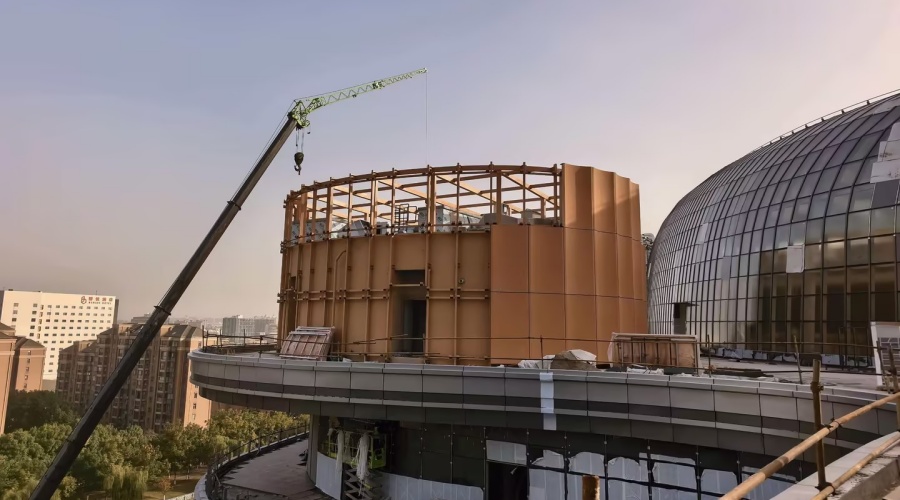

二、UHPC构件施工常见问题及解决办法

1. 早期脱模裂缝

问题原因：UHPC早期强度发展快，且水化热集中，易产生温度应力和收缩应力，导致裂缝。
解决办法：

• 材料优化：选用低热水泥或掺加矿物掺合料，降低水泥水化放热速率和放热量。

• 养护措施：采用蒸汽养护或喷雾养护，延缓混凝土凝结时间，降低水化热峰值温度。

• 裂缝控制设计：进行温度场模拟和裂缝控制设计，预测混凝土内部温度分布和应力状态，采取合理的配筋和构造措施。

2. 表面块状和线条现象

问题原因：材料配比不均匀、振捣不到位或环境条件不合适等因素引起的。
解决办法：

• 材料控制：优化UHPC配合比，掺入适量纤维来抑制收缩，控制粉煤灰、硅灰等矿物掺合料比例，避免水化热过高。

• 上一篇： 没有了
  下一篇： UHPC坐凳与树池：实用设计——公园广场升级之选
