在现代建筑工程领域，超高性能混凝土（UHPC）以其卓越的力学性能、耐久性和设计自由度，逐渐成为高端建筑和基础设施项目的首选材料。然而，要确保UHPC构件的质量和安全性，工程人必须全面掌握其相关标准。本文将从UHPC构件的定义、组成、性能特点、核心标准以及施工与检测要点等方面进行全面解析。

一、UHPC构件的定义与组成

UHPC是一种具有超高强度、高耐久性和优异工作性能的水泥基复合材料。它采用精细化的原材料、低水胶比以及优化的颗粒级配，通过热养护或蒸汽养护工艺制成。UHPC构件则是利用UHPC材料加工而成的预制建筑部件，广泛应用于桥梁、建筑、隧道等工程领域。

UHPC构件主要由水泥、硅灰、石英砂、石英粉、高效减水剂、钢纤维以及微量添加剂等组成。其中，水泥作为胶凝材料，硅灰和石英砂等细骨料提供强度，高效减水剂用于改善混凝土的流动性，钢纤维则增强混凝土的抗拉强度和韧性。微量添加剂则起到调节混凝土性能的作用。

二、UHPC构件的性能特点

1. 超高强度：UHPC的抗压强度通常超过120MPa，部分优质产品可达200MPa以上，远超普通混凝土。其抗拉强度也可达3.5-13MPa，有效抵抗地震、冲击等动态荷载。

2. 优异耐久性：UHPC的孔隙率≤3%，氯离子扩散系数<1.2×10⁻¹² m²/s，抗渗等级≥P12，可抵御盐雾、冻融循环（≥300次）等恶劣环境。其设计使用寿命可达200年以上。

3. 高韧性：UHPC中的钢纤维能够显著提高混凝土的抗裂性能和韧性，使得构件在受到外力作用时能够保持较好的整体性。

4. 设计自由度高：UHPC构件可实现复杂的几何形状和精细的表面纹理，满足建筑师对美学和功能的双重需求。

三、UHPC构件的核心标准

1. 强度标准

根据《超高性能混凝土》GB/T 31387—2025标准，合格UHPC的抗压强度需≥120MPa，优质产品甚至可达150-200MPa。抗拉强度等级划分为UT5至UT13，对应强度范围为5-13MPa。抗弯强度通常可达抗压强度的1/5-1/4，显著高于普通混凝土。

2. 耐久性标准

UHPC的耐久性标准包括孔隙率、氯离子扩散系数、抗渗等级、抗冻融循环次数等。例如，孔隙率需≤3%，氯离子扩散系数需<1.2×10⁻¹² m²/s，抗渗等级需≥P12，且需经受≥300次冻融循环后动弹模量损失≤20%。

3. 生产规范标准

UHPC构件的生产需遵循严格的生产规范标准，包括原材料质量控制、搅拌工艺、成型工艺、养护工艺等。例如，水胶比应≤0.25，纤维掺量宜为3%-5%，采用绝对体积法或最紧密堆积方法优化比例。搅拌需采用强制式搅拌机，确保纤维均匀分散；成型后需振动密实，避免蜂窝麻面；蒸汽养护升温速度≤12℃/h，恒温时间≥24h。

4. 检测认证标准

UHPC构件的质量需通过第三方检测机构验证，重点核查力学性能、耐久性等核心指标是否达标。检测机构需具备CMA、CNAS认证，确保数据权威性。例如，抗压强度、抗拉强度、抗弯强度等力学性能指标需通过标准试件在指定龄期（如28天）进行压力试验得出。

四、UHPC构件的施工与检测要点

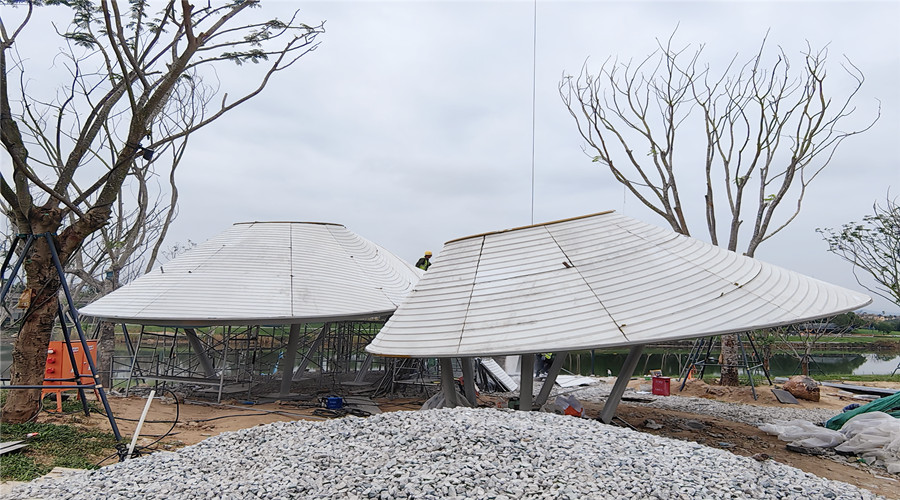

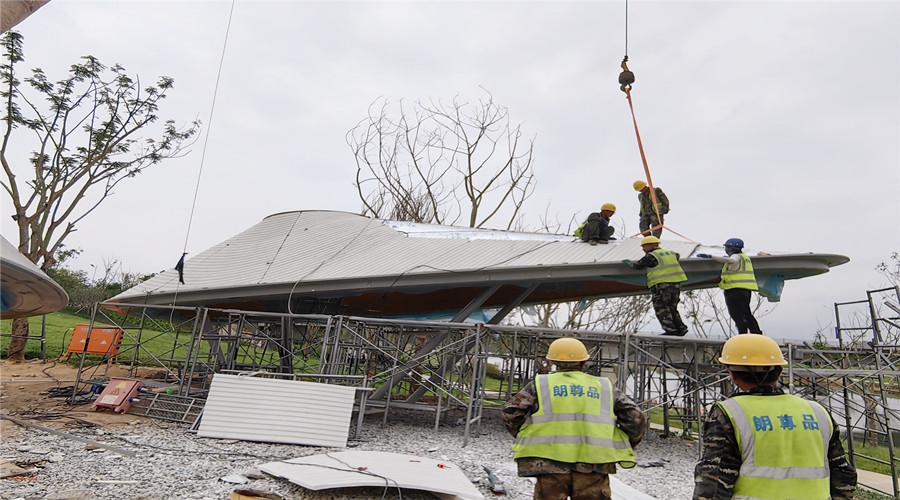

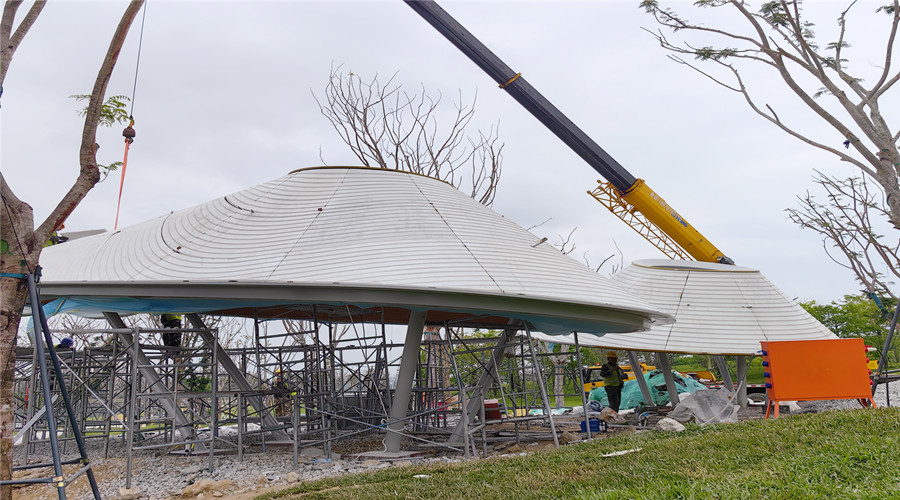

1. 施工要点

• 原材料准备：确保所有原材料均符合相关标准和规范，避免使用劣质材料影响UHPC构件的性能。

• 精确计量与搅拌：采用先进的计量设备确保原材料的准确计量，使用高效的搅拌设备确保混凝土均匀混合。

• 精细成型与养护：通过控制混凝土的流动性和坍落度以及采用合适的模具和成型工艺，确保成型件的形状和表面质量符合设计要求。制定合理的养护制度并严格执行，确保UHPC构件达到预期的强度和耐久性。

广东饰纪UHPC构件生产厂家，是一家集研发、生产销售及施工于一体的高新技术企业，注册资金2218万元。其节能产品主要有：UHPC超高性能混凝土、UHPC墙板、UHPC构件等新型材料。广泛适用于各类民工用建筑、厂房、车库、超市、公园、学校操场。公司以客户需求为导向，不断创新、完善品质、改进工艺，已成为国内颇受客户欢迎的装饰混凝土品牌，在行业中备受好评。长年承接UHPC工程装修，欢迎有需要的客户来电咨询。

本文出自广东饰纪上品建材科技有限公司，转载请注明出处！

更多关于GRG、GRC相关资讯，请咨询：http://www.grggrc888.com/，24小时热线电话：153-8295-4855！
