GRG材料图纸深化方案及表面构造分块方法详细介绍

发布时间:2022-12-19 点击次数:42


       GRG材料产品是针对不同项目量身定做的,设计师通过GRG产品可实现他们的设计理念,GRG材料使建筑与艺术得以完美结合。GRG材料产品应用于室内,可制成造型墙、双曲面吊顶、拦河、旋转楼梯、接待台、休闲坐凳等等。GRG产品全部工厂成形制作,预埋安装构件,安装简便,现场做接缝处理,基本无施工损耗。下面给大家介绍GRG材料产品大面积特异造型的图纸深化方案及表面构造分块方法。


GRG材料安装中


       一、现场放样


       GRG材料厂家在收到设计图纸后,根据设计图纸对工地现场进行放样核对,确保现场与图纸吻合,如有不吻合的区域会及时反映给施工单位并讨论给出解决方。


       二、建模


       依据核对后的图纸用Rhino软件建3维模型,为保证3维模型的准确性,在建模时所有的结构线全部从设计图中提取并导入3维建模软件,在3维软件内通过平面与剖面的对应关系在3维空间内精确布局。最后依据布局好的结构线建立曲面,建好模型后交由设计师确认即可。


GRG材料安装中


       三、分模


       分模是GRG模具的制作工艺和现场的安装条件为依据对3维模型进行分割,把大面积曲面分成多片,如果是有规则的曲面就要尽量的一模多用可节省模具成本,另外在造型较为复杂或棱线处为保持设计外形曲面的连续性和减小安装时油漆工批灰的难度应尽力避免分割缝的存在。单片的大小一般在2米×1米以内。在分割处预留10mm的调节缝,主要作用是调节产品安装时的累积误差,安装完成后用GRG专用嵌缝粉加无碱玻璃纤维拌水后填平调解缝,产品的预埋件位置通常距离产品4边各180~200之间。


GRG材料安装中


       四、转换层钢架图


       GRG材料转换层钢架分主龙骨和副龙骨,GRG材料的预埋件通过丝杆(吊顶)或角钢(墙面)与副龙骨连接固定,主龙骨只要依据规范间距最大在1.2米以内即可,副龙骨要以分模图中预埋件的布置线为准绘出GRG转换层钢架图,钢架材料型号要根据GRG的重量经过载重核算。

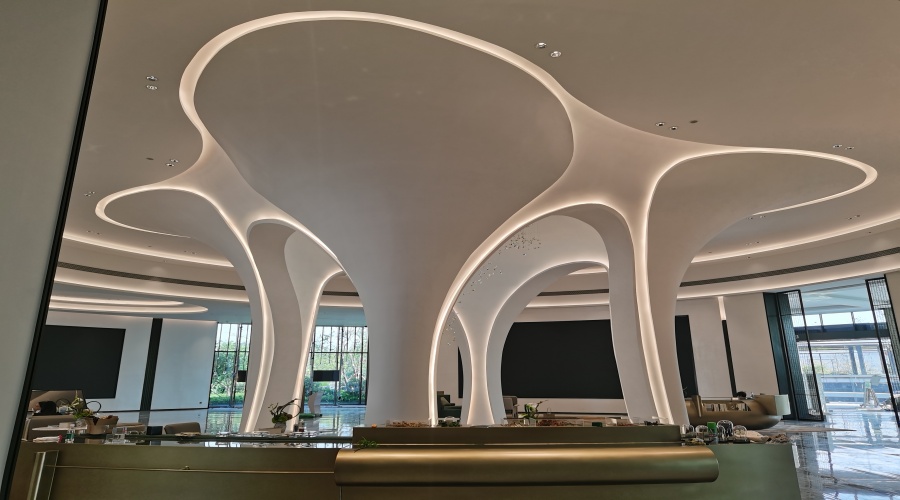

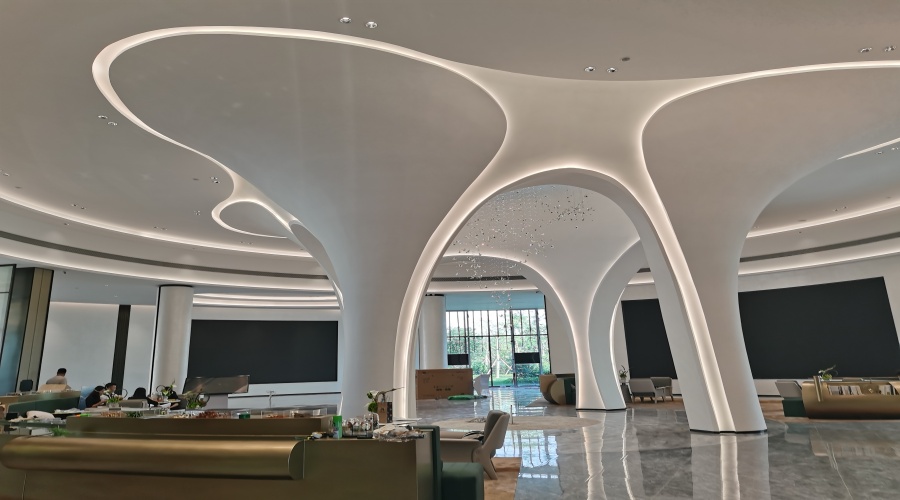

GRG材料安装完工效果


       广东饰纪上品GRG材料生产厂家,华南地区最大的GRG材料生产供应商之一,凭借着优良的产品质量、实在的产品价格、先进的生产技术,在华南地区GRG材料市场赢得了良好的口碑,同时也铸就了饰纪上品GRG材料领航者的地位。工程经验丰富的厂家不仅构件的质量得到了印证,而且相关的配套服务也得到了更多的认可。饰纪上品GRG厂家,长年承接GRG工程装修,可包安装,欢迎有需要的客户来电咨询。







本文出自广东饰纪上品建材科技有限公司,转载请注明出处!
